Hycal Mini Mk3
HYC.AZR.MIN.KIT.1038
Compacto. Resistente
El analizador portátil Hycal Mini Mk3 proporciona una medición rápida y precisa del hidrógeno disuelto en el aluminio fundido y sus aleaciones.
Diseño portátil con estuche de transporte integrado
Aplicaciones
El analizador compacto Hycal Mini Mk3 se puede utilizar para:
- Realizar mediciones puntuales para verificar los niveles de hidrógeno en la masa fundida antes de la fundición
- Monitorear continuamente los niveles de hidrógeno disuelto
- Monitorear un tratamiento de la masa fundida para lograr un nivel de hidrógeno deseado, por ejemplo, la desgasificación
- Monitorear el hidrógeno disuelto en un horno de fundición a presión a baja presión
Tecnología de Detección Avanzada
La sonda proporciona una medición simultánea de hidrógeno disuelto y temperatura. La detección de hidrógeno se logra mediante un sensor electroquímico de hidrógeno ubicado en la punta de la sonda.
Calibración de Precisión
La calibración se garantiza mediante la calibración individual de cada sensor en una atmósfera de hidrógeno controlada con precisión, y mediante el ensayo de cada sonda antes del envío. El analizador es una unidad ligera alimentada por batería, construida pensando en la facilidad de uso.
Registro Inteligente de Datos
El analizador detecta automáticamente cuando la señal de la sonda se ha estabilizado. El analizador puede almacenar hasta 5 días de datos registrados continuamente.
Diagnóstico a Bordo (OBD)
El sofisticado Diagnóstico a Bordo (OBD) monitorea continuamente la condición de la sonda e informa al operador si se detecta un problema, lo que garantiza mediciones confiables.
Características Clave
Diseño Portátil
- Diseñado para uso portátil con estuche de transporte integrado
- Batería de iones de litio interna (11 horas dependiendo del brillo de la pantalla)
- Brazo de sonda integrado para mediciones portátiles
Interfaz Avanzada
- Interfaz HMI
- Protector de pantalla para entornos industriales
- Botones pulsadores resistentes al vandalismo
Diagnóstico Completo
- El analizador verifica cualquier problema y muestra una alarma si es necesario
- Monitoreo de impedancia de la sonda dentro de límites definidos
- Monitoreo de presión y flujo de gas
Gestión de Datos
- Capacidad de transferencia de datos USB
- Puerto USB frontal para transferencia de datos y actualizaciones de software HMI
- Nota: Sin comunicaciones digitales (PLC / SCADA)

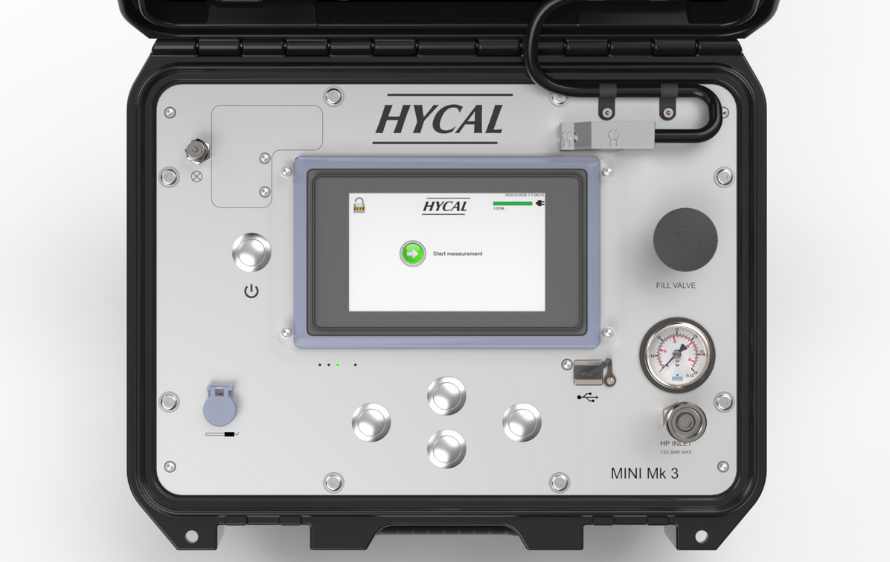

Conexiones y Puertos de Gas
Cilindro Interno
- Entrada de gas a alta presión
- Válvula de aguja para control preciso
- Manómetro (cilindro interno)
- Puerto de purga para vaciar el tanque interno para el tránsito
Conectividad
- Puerto USB frontal (transferencia de datos / actualizaciones de software HMI)
- Puerto USB de servicio (archivo de aleación, actualizaciones de firmware)
- Puerto Ethernet (calibración automatizada)
- Puerto de conexión de sonda
Acceso de Mantenimiento
El panel de mantenimiento proporciona fácil acceso a las conexiones de servicio internas, lo que permite al personal autorizado realizar la calibración, las actualizaciones de firmware y el diagnóstico del sistema. Todos los puertos de servicio están claramente etiquetados y protegidos para un funcionamiento fiable en entornos industriales.
Requerido para la Medición
Alimentación de red
- Enchufe IEC en la tapa
- Monofásico
- AC 85 - 265 V, 47 - 63 Hz
- Carga la batería de iones de litio (8h)
Gas de purga
- Nitrógeno o argón
- Cilindro interno (~30 mediciones)
- Pureza del gas igual a la utilizada para la desgasificación
- X-CAL: Mezcla de gas H2 (por ejemplo, 1% H2 en Ar)
¿Qué hay en el kit?
| Componente | Descripción |
|---|---|
| HYC.AZR.MINI.DEV.876 | Analizador Hycal Mini Mk3 |
| HYC.AZR.UNI.ACC.004 | Accesorio de recarga Hycal |
| HYC.CBL.LEN.030.618 | Cable de sonda (3m) |
| HYC.AZR.UNI.SUB.1046 | Soporte de sonda magnético Hycal Mini |
| HYC.AZR.UNI.DEV.801 | Simulador de sonda |
| GEC.GAS.ADP.268 | Conector adaptador de tubo FGG 2B a 6/4 |
| GEC.ECP.HWI.663 | Hub USB de 4 puertos, alimentado por USB |
